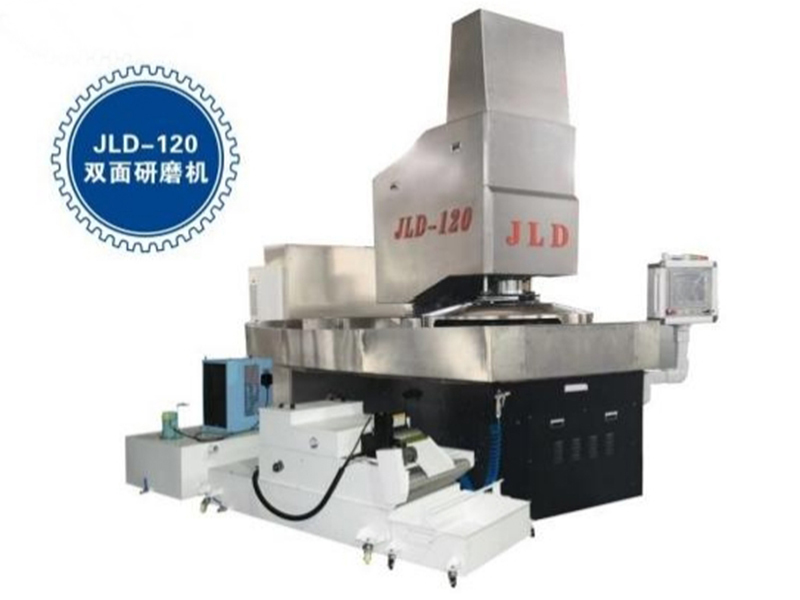

JLD-120双面研磨机

技术参数

研磨盘尺寸

(mm)

D1200×d460xH55 D1200xd300×H55/CBN厚度 5mm)

最大加工直径

(mm)

Φ450

上盘电机功率

(Kw)

22、37

上盘转速

(RPM)

0~156

下盘电机功率

(KW)

22、37

下盘转速

(APM)

0-156

内环电机功率

(KW)

5.5、7.5

内环转速

(RPM)

0-80

机床最大进气压力

0.8Mpa

机床外形尺寸

LxWxH(mm)

2400×3850×3130

机床重量

(Kg)

8000

控制方式

PLC控制，实现3、5、7段压力控制，自动精密补偿

测量方式

接触式测量、非接触式测量

工件参数

典型工件

精密轴承、汽车零部件、液压件、半导体及其他非金属等大工

平行度

≤0.002mm

平面度

≤0.002mm

表面粗糙度

Ra0.05μm-Ra 0.8μm

月盘等高差

±0.0015mm

不同盘等高差

±0.0015mm
