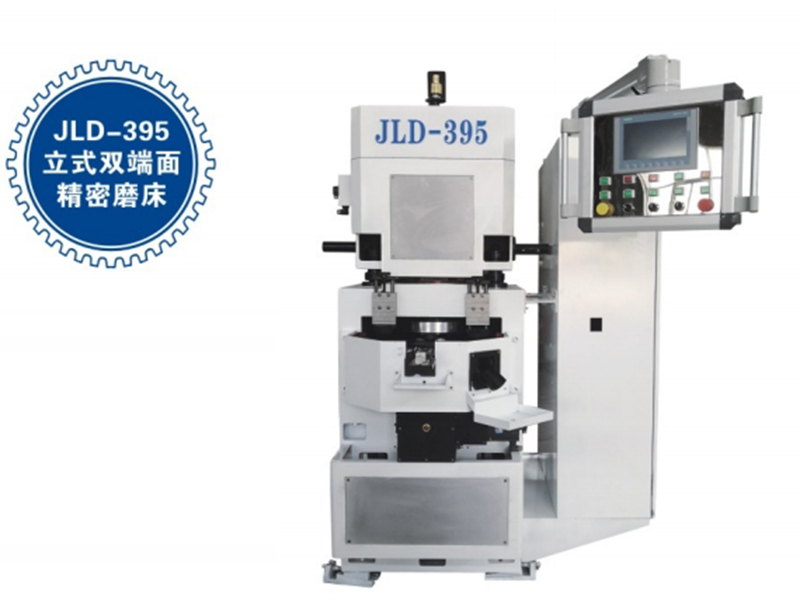

立式双端面精密磨床 JLD-395

立式双端面精密磨床 JLD-395

  • 所属分类:双面研磨机
  • 浏览次数:155
  • 二维码:
  • 发布时间:2025-02-05 17:14:23
  • 产品概述

JLD-395立式双端面磨床是一种高效率的平面磨床,工件从上下两个圆形砂轮之间穿过,上下砂轮同时对工件的两个平面进行高精密磨削。

应用领域

适用于轴承滚子、轴承内外环、电子零件、硬质合金刀片、陶瓷零件、铝合金、铜、汽车零部件、空调阀片、刀片等两端面高精度要求的产品加工。



设备名称

立式双端面磨床

型号

JLD-395

砂轮直径

Φ395MM

送料盘直径

480MM

最大加尺寸

Φ100MM

最小加工厚度

0.5MM

砂轮最高转速

1250/RPM

砂轮电机功率

7.5/11/15KW*2

供电电压

380V

设备特点

适用各种形状不同材质零件两端面的高精度加工,特别适用于厚度较薄的工件,能够解决余量大,而精度 要求高的工件一次性磨削至成品;设备自动磨削、自动 修整、自动清洗、自动润滑,出现故障,自动停止工作 并报警,具备故障自我诊断和历史记录查询功能。

设 备 规 格

电源电压;AC 380V/50Hz,控制电压:DC 24V

1.电机

砂轮轴--7.5/11/15kW 4Px2台(变频控制)

修整器驱动--180W×1台(变频控制)

砂轮轴进给驱动--1kW x2台(伺服控制)

送料驱动-1kW x1台(伺服控制)

2.砂轮规格

砂轮种类--CBN砂轮

砂轮尺寸-Φ395×180×50(外径x内径x厚度)

砂轮安装法兰-Φ260(外径)

砂轮转速—Max 1250rpm

砂轮之间最大距离--110mm

砂轮转向一可正反转换

3.设备基本尺寸

长x宽x高--1535×1982×2270

砂轮中心高--990mm

4.设备重量:约4000kg

5.砂轮修整器装置

修整速度--可变式

修整工具--WA砂轮
